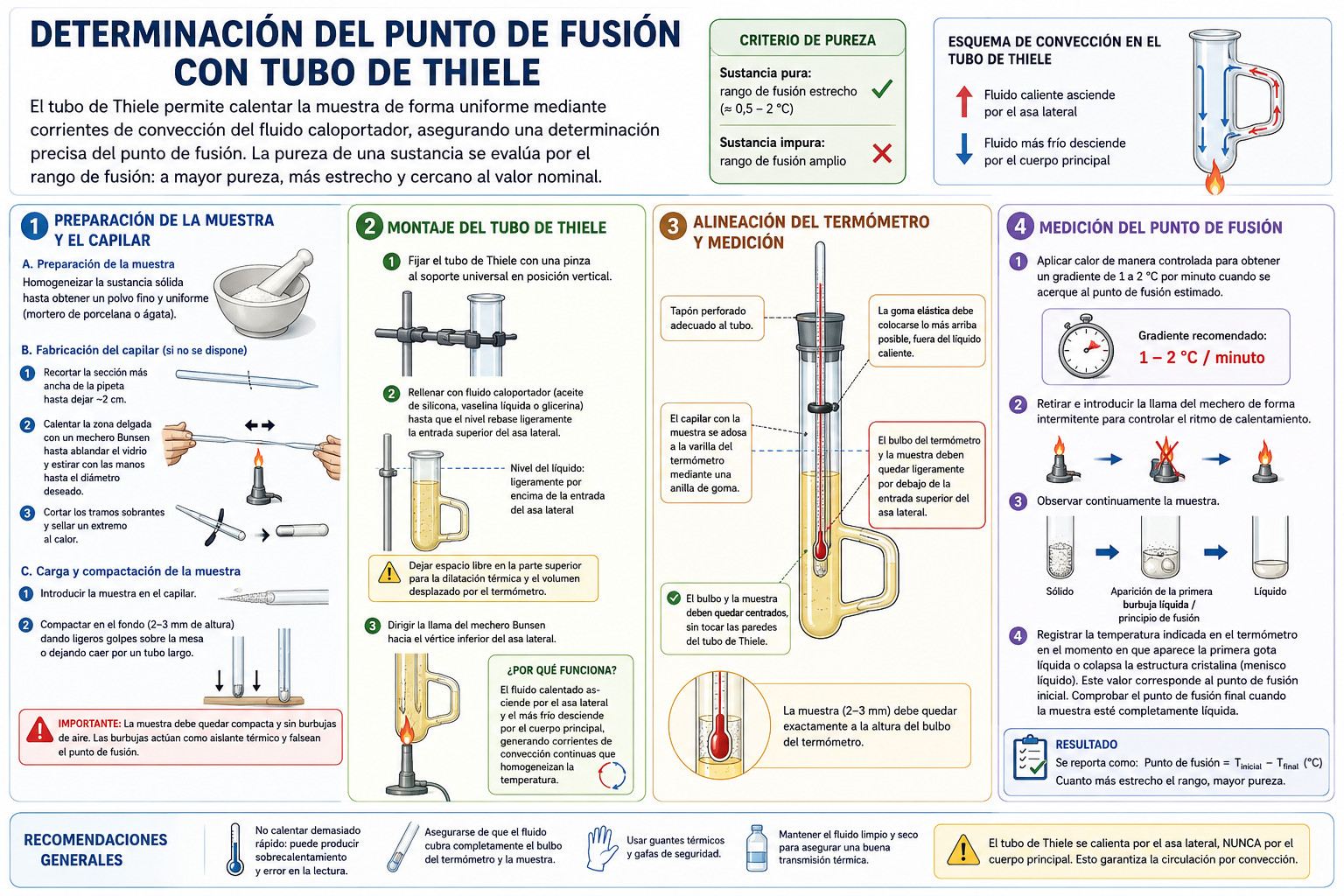

El tubo de Thiele es un instrumento de vidrio borosilicato diseñado específicamente para determinar el punto de fusión de una sustancia sólida con una elevada precisión. El fundamento de esta técnica analítica consiste en calentar una muestra en polvo de manera uniforme hasta su transición de fase sólida a líquida, momento exacto que debe observarse visualmente de forma simultánea a la lectura de un termómetro químico sumergido. La variación o ensanchamiento del rango del punto de fusión de una sustancia con respecto a su valor nominal (tablas fisicoquímicas) constituye un excelente criterio de pureza para identificar si un producto está contaminado o contiene trazas de impurezas.
Preparación de la muestra y el capilar
Para asegurar una transmisión térmica óptima y evitar gradientes erróneos, la sustancia objeto de estudio debe encontrarse en estado sólido y perfectamente homogeneizada en forma de polvo fino, utilizando para ello un mortero de porcelana o ágata si fuese necesario.
Seguidamente, la muestra se introduce en un capilar de vidrio adecuado para este ensayo. En caso de no disponer de capilares comerciales, es habitual fabricarlos modificando una pipeta Pasteur de vidrio siguiendo este protocolo técnico:
- Recortar la sección más ancha de la pipeta hasta dejar un tramo de aproximadamente 2 cm.
- Calentar la zona delgada bajo la llama de un mechero Bunsen hasta que el vidrio se ablande y estirarlo firmemente con las manos hasta lograr el diámetro capilar deseado.
- Cortar los tramos sobrantes y sellar uno de los extremos del capilar exponiéndolo brevemente al foco de calor.
Una vez preparado, se introduce el sólido compactándolo en el fondo mediante ligeros golpes secos contra la mesa de trabajo o haciéndolo caer a través de un tubo de vidrio largo. El objetivo es que la muestra quede perfectamente empaquetada (unos 2-3 mm de altura) y libre de oclusiones. Esta operación de compactación es crítica para el éxito del ensayo: cualquier burbuja de aire actuará como aislante térmico, falseando la apreciación visual del punto de fusión exacto.
Montaje del Tubo de Thiele
El diseño geométrico del Tubo Thiele cuenta con un asa lateral en forma de «C» que resulta clave para el proceso. Para realizar el montaje instrumental seguro:
- Fija el tubo de Thiele mediante una pinza metálica a un soporte universal, manteniendo el cuerpo recto en una posición estrictamente vertical.
- Rellena el interior con un fluido caloportador de elevado punto de ebullición and estabilidad térmica (comúnmente aceite de silicona, vaselina líquida o glicerina). El nivel del líquido debe rebasar ligeramente la entrada superior del asa lateral.
- Precaución volumétrica: Es imprescindible dejar un espacio libre en la parte superior para compensar la dilatación térmica del fluido al calentarse, así como el volumen desplazado tras introducir el termómetro químico.
Para iniciar la marcha térmica, se debe dirigir la llama del mechero Bunsen directamente hacia el vértice inferior del asa lateral. Gracias a este diseño, el fluido calentado asciende por el asa lateral dando lugar a corrientes de convección continuas. Este movimiento constante homogeneiza la temperatura del líquido en todo el tubo sin necesidad de aplicar agitación mecánica.
Alineación del Termómetro y Medición
El control riguroso de la temperatura exige un correcto posicionamiento del sistema de lectura:
- El capilar que contiene la muestra se adosa a la varilla del termómetro químico mediante una pequeña anilla de goma elástica, de modo que el sólido quede alineado exactamente a la altura del bulbo del termómetro.
- La goma de sujeción debe ubicarse lo más alejada posible del bulbo para que permanezca preferiblemente fuera del líquido caliente, evitando su degradación química o fusión.
- Introduce el conjunto a través de un tapón perforado adaptado a la boca superior del tubo Thiele. La posición espacial correcta exige que el bulbo del termómetro y la muestra queden situados ligeramente por debajo de la entrada superior del asa lateral, centrados simétricamente y sin tocar en ningún momento las paredes de vidrio del tubo Thiele.
Aplica calor de manera controlada de modo que el gradiente de temperatura ascienda a un ritmo constante de 1 a 2 °C por minuto conforme te aproximes al punto de fusión estimado. Retira e introduce la llama del mechero de forma intermitente para dominar este gradiente. En el momento exacto en que se observe la aparición de la primera burbuja líquida o el colapso de la estructura cristalina del polvo (menisco líquido), registra la lectura térmica indicada en el termómetro.
Recursos técnicos y seguridad en el laboratorio
Para profundizar en el manejo seguro de reactivos químicos peligrosos y los riesgos térmicos asociados al calentamiento de fluidos caloportadores en el laboratorio, puedes consultar las directrices normativas del INSST:
NTP 464: Prevención del riesgo en el laboratorio químico – Operaciones básicas
– Documento oficial del Instituto Nacional de Seguridad y Salud en el Trabajo (INSST), Gobierno de España, que detalla las medidas de prevención obligatorias en operaciones que involucran fuentes de calor y manipulación de instrumental de vidrio.
